ECU trên xe ô tô là gì ? Nguyên lý hoạt động và cấu tạo

Một trong những bộ phận quan trọng nhất trong xe hơi hiện đại chính là ECU (Electronic Control Unit – Bộ điều khiển điện tử). Đây là một hệ thống tinh vi, đóng vai trò kiểm soát và điều phối hoạt động của nhiều chức năng trong xe. Vậy ECU là gì, có cấu tạo như thế nào và ảnh hưởng ra sao đến hiệu suất vận hành của ô tô? Hãy cùng Đình Hoàng Volvo Car Đà Nẵng khám phá chi tiết

Nội dung chính

Bộ phận ECU là gì đối với xe hơi?

ECU (Electronic Control Unit – Bộ điều khiển điện tử) là hệ thống điều khiển trung tâm trên các loại phương tiện như ô tô, xe tải, xe khách. Có thể ví ECU như “bộ não” của xe, chịu trách nhiệm tiếp nhận, xử lý thông tin và điều khiển nhiều chức năng quan trọng.

Trong các mẫu ô tô hiện đại, ECU là một hệ thống vi mạch tinh vi kết hợp với nhiều bộ phận phụ trợ. Nó hoạt động bằng cách thu thập dữ liệu từ các cảm biến trên xe, sau đó phân tích và gửi tín hiệu điều khiển đến các hệ thống như nhiên liệu, đánh lửa, điều chỉnh góc phối cam, ga tự động hay lực phanh từng bánh, giúp xe vận hành mượt mà và hiệu quả hơn.

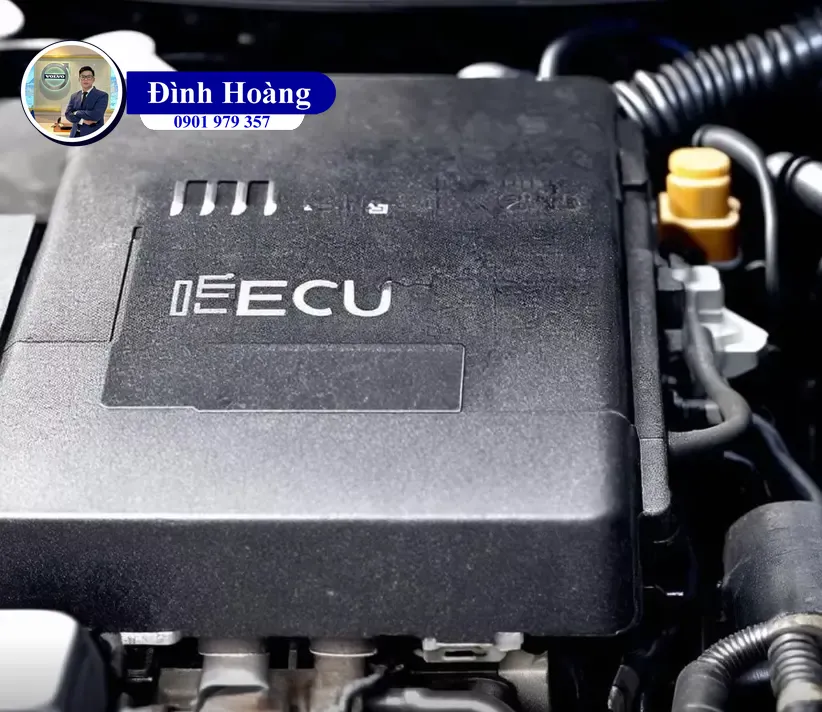

ECU trên xe ô tô là gì Nguyên lý hoạt động và cấu tạo Đình Hoàng Volvo Car Đà Nẵng (1)

Cấu tạo của ECU

Hệ thống điều khiển ECU trên xe ô tô được cấu thành từ ba bộ phận chính, trong đó bộ nhớ trong đóng vai trò quan trọng trong việc lưu trữ và xử lý dữ liệu giúp ECU hoạt động chính xác.

Bộ nhớ trong của ECU

Bộ nhớ trong của ECU là nơi lưu trữ thông tin cần thiết để hệ thống điều khiển điện tử vận hành hiệu quả. Bộ nhớ này bao gồm bốn thành phần chính:

RAM (Random Access Memory): Lưu trữ dữ liệu tạm thời, liên tục thay đổi trong quá trình xe hoạt động.
ROM (Read Only Memory): Chứa các thông tin cố định do nhà sản xuất cài đặt sẵn, không thể thay đổi. Đây là nơi cung cấp dữ liệu đầu vào cho bộ vi xử lý.
PROM (Programmable Read Only Memory): Tương tự ROM nhưng có khả năng lưu trữ và cập nhật dữ liệu từ bên ngoài, giúp điều chỉnh theo nhu cầu.
KAM (Keep Alive Memory): Lưu trữ các thông tin mới nhất và duy trì bộ nhớ ngay cả khi động cơ tắt. Tuy nhiên, dữ liệu trong KAM sẽ bị mất nếu nguồn điện từ ắc quy bị ngắt.

Bộ vi xử lý (Microprocessor)

Bộ vi xử lý là trung tâm điều hành của ECU, đóng vai trò quan trọng trong việc tiếp nhận dữ liệu từ bộ nhớ và các cảm biến trên xe. Sau khi phân tích và xử lý thông tin, bộ vi xử lý sẽ đưa ra các lệnh điều khiển chính xác đến các hệ thống khác nhằm đảm bảo xe vận hành tối ưu.

ECU trên xe ô tô là gì Nguyên lý hoạt động và cấu tạo Đình Hoàng Volvo Car Đà Nẵng (2)

Đường truyền BUS

Đường truyền BUS là hệ thống giúp kết nối và truyền tải dữ liệu giữa bộ vi xử lý và các bộ phận khác trong xe. Đây là yếu tố quan trọng giúp tín hiệu từ ECU được truyền đi nhanh chóng và chính xác đến các hệ thống và cơ cấu chấp hành, đảm bảo sự phối hợp nhịp nhàng giữa các bộ phận trên xe.

Nguyên lý hoạt động của ECU là gì?

ECU sử dụng hệ thống cảm biến để thu thập thông tin quan trọng như tốc độ động cơ, vị trí piston và các yếu tố vận hành khác. Dựa trên dữ liệu này, ECU tính toán thời điểm đánh lửa và lượng nhiên liệu phun vào động cơ một cách tối ưu, giúp cải thiện hiệu suất vận hành và tiết kiệm nhiên liệu.

Chẳng hạn, cảm biến bướm ga sẽ đo lường lưu lượng khí nạp và gửi dữ liệu về ECU. Từ đó, ECU xác định lượng nhiên liệu phù hợp với chế độ vận hành của động cơ, đảm bảo xe hoạt động ổn định và hiệu quả.

Bên cạnh đó, ECU còn đóng vai trò quan trọng trong việc kiểm soát lượng khí thải. Khi xe được trang bị bộ xử lý khí thải ba thành phần (TWC – Three Way Catalyst), ECU sẽ điều chỉnh tỷ lệ hòa khí thông qua cảm biến oxy, giúp giảm thiểu ô nhiễm và đáp ứng các tiêu chuẩn khí thải như EURO4, EURO5, EURO6.

Ngoài ra, ECU cũng can thiệp vào các hệ thống an toàn chủ động trên xe, bao gồm hệ thống cân bằng điện tử (ESP), hỗ trợ phanh khẩn cấp (BA) và phân bổ lực phanh điện tử (EBD). Trong tình huống khẩn cấp, ECU nhanh chóng xử lý dữ liệu từ cảm biến và đưa ra lệnh điều chỉnh để giúp người lái kiểm soát tốt hơn, giảm nguy cơ tai nạn.

Vai trò của ECU trong xe ô tô

ECU (Electronic Control Unit) được xem như “bộ não” của xe, chịu trách nhiệm quản lý và điều khiển nhiều hệ thống quan trọng. Đây là thành phần thiết yếu giúp xe vận hành ổn định, an toàn và hiệu quả. Dưới đây là những vai trò chính của ECU:

1. Tiếp nhận và xử lý dữ liệu

ECU thu thập dữ liệu từ các cảm biến trên động cơ và các hệ thống khác, sau đó xử lý thông tin và gửi tín hiệu điều khiển đến các bộ phận liên quan như hệ thống nhiên liệu, ga tự động hay lực phanh. Nhờ đó, xe hoạt động một cách tối ưu, giúp tiết kiệm nhiên liệu và tăng hiệu suất vận hành.

2. Phát hiện và xử lý sự cố

ECU có khả năng giám sát và phát hiện các lỗi hoặc sự cố trong hệ thống động cơ, hộp số và nhiều bộ phận khác. Khi phát hiện vấn đề, ECU sẽ kích hoạt đèn cảnh báo trên bảng đồng hồ và lưu mã lỗi, giúp kỹ thuật viên dễ dàng chẩn đoán và sửa chữa kịp thời. Điều này giúp giảm thiểu hư hỏng nghiêm trọng và đảm bảo tuổi thọ của xe.

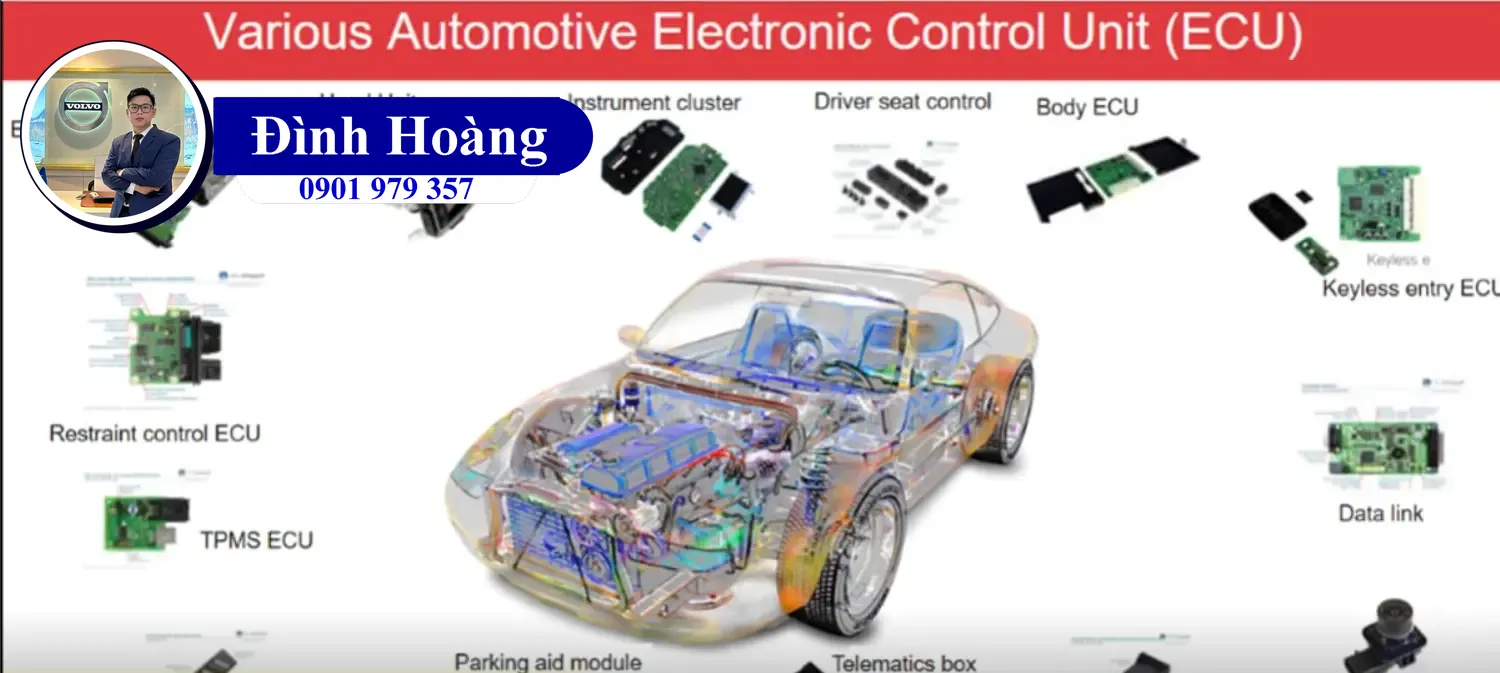

ECU trên xe ô tô là gì Nguyên lý hoạt động và cấu tạo Đình Hoàng Volvo Car Đà Nẵng (3)

3. Đảm bảo an toàn khi vận hành

ECU đóng vai trò quan trọng trong việc kiểm soát các hệ thống an toàn chủ động của xe. Trong những tình huống nguy hiểm, ECU sẽ tự động điều chỉnh các hệ thống hỗ trợ như:

Hệ thống cân bằng điện tử (ESP) giúp xe ổn định khi vào cua hoặc chạy trên đường trơn trượt.
Hệ thống phân bổ lực phanh điện tử (EBD) tối ưu hóa lực phanh trên từng bánh xe.
Hệ thống hỗ trợ phanh khẩn cấp (BA) tăng cường lực phanh khi phát hiện tình huống khẩn cấp.

Nhờ vào ECU, xe có thể phản ứng nhanh nhạy hơn với các tình huống bất ngờ, giúp giảm nguy cơ tai nạn và bảo vệ người lái cũng như hành khách.

Một số dấu hiệu hư hỏng thường gặp của ECU

Dấu hiệu nhận biết ECU bị lỗi

Sau khi hiểu rõ ECU là gì và nguyên lý hoạt động, có thể thấy đây là một bộ phận quan trọng trong hệ thống điều khiển động cơ của xe ô tô. Nếu ECU gặp vấn đề, xe có thể gặp phải nhiều sự cố trong quá trình vận hành. Dưới đây là một số dấu hiệu cảnh báo ECU có thể bị lỗi:

Đèn Check Engine sáng: Đây là dấu hiệu phổ biến nhất, thường liên quan đến sự cố trong hệ thống điện, cảm biến hoặc các bộ phận điều khiển động cơ.
Động cơ hoạt động không ổn định: Xe có thể bị chết máy đột ngột, khó khởi động hoặc không thể tăng tốc mượt mà do ECU xử lý sai dữ liệu.
Hiệu suất động cơ giảm: Khi ECU gặp lỗi, xe có thể vận hành yếu hơn bình thường, khó tăng tốc và tiêu hao nhiên liệu nhiều hơn.
Khó khởi động hoặc không thể khởi động: Nếu ECU bị lỗi nghiêm trọng, xe có thể không thể đề nổ hoặc hoàn toàn không vận hành được.

Nếu xe xuất hiện những dấu hiệu trên, chủ xe nên kiểm tra và sửa chữa ECU kịp thời để tránh ảnh hưởng đến hiệu suất và sự an toàn khi vận hành.

Cách bảo dưỡng ECU để xe luôn hoạt động bền bỉ, hiệu quả

ECU (Electronic Control Unit) là bộ phận quan trọng giúp điều khiển và tối ưu hóa hoạt động của động cơ cũng như các hệ thống khác trên ô tô. Để đảm bảo ECU luôn hoạt động ổn định và bền bỉ, bạn cần thực hiện các biện pháp bảo dưỡng sau:

1. Cập nhật phần mềm ECU định kỳ

Các nhà sản xuất thường xuyên phát hành các bản cập nhật phần mềm ECU nhằm khắc phục lỗi, nâng cao hiệu suất và bổ sung tính năng mới. Việc cập nhật giúp hệ thống hoạt động ổn định hơn. Bạn nên đưa xe đến đại lý chính hãng hoặc trung tâm dịch vụ uy tín để kiểm tra và cập nhật phần mềm mới nhất.

ECU trên xe ô tô là gì Nguyên lý hoạt động và cấu tạo Đình Hoàng Volvo Car Đà Nẵng (6)

2. Vệ sinh các chân cắm ECU thường xuyên

Bụi bẩn, độ ẩm hoặc ăn mòn có thể làm giảm khả năng tiếp xúc của chân cắm ECU, dẫn đến lỗi tín hiệu hoặc hoạt động kém hiệu quả. Vì vậy, cần kiểm tra và vệ sinh các chân cắm định kỳ bằng dung dịch chuyên dụng hoặc cồn isopropyl để đảm bảo kết nối ổn định.

3. Kiểm tra hệ thống điện trên xe

ECU hoạt động dựa vào nguồn điện từ ắc quy và hệ thống dây dẫn. Nếu hệ thống điện gặp trục trặc như chập cháy, đứt dây hay ắc quy yếu, ECU có thể bị lỗi hoặc hư hỏng. Việc kiểm tra và bảo dưỡng hệ thống điện định kỳ sẽ giúp giảm thiểu nguy cơ này.

4. Tránh để ECU tiếp xúc với nước và độ ẩm

ECU là thiết bị điện tử nhạy cảm, có thể hư hỏng nếu bị nước vào. Bạn nên kiểm tra vị trí lắp đặt ECU trên xe và tránh để nước hoặc hơi ẩm tác động đến bộ phận này. Nếu phát hiện ECU bị ướt, cần làm khô ngay lập tức và kiểm tra lại trước khi sử dụng.

5. Lái xe đúng cách

Việc lái xe êm ái, tránh tăng tốc đột ngột hoặc phanh gấp sẽ giúp ECU và các hệ thống liên quan hoạt động ổn định hơn. Thói quen lái xe đúng cách không chỉ giúp bảo vệ ECU mà còn kéo dài tuổi thọ của các bộ phận khác trên xe.

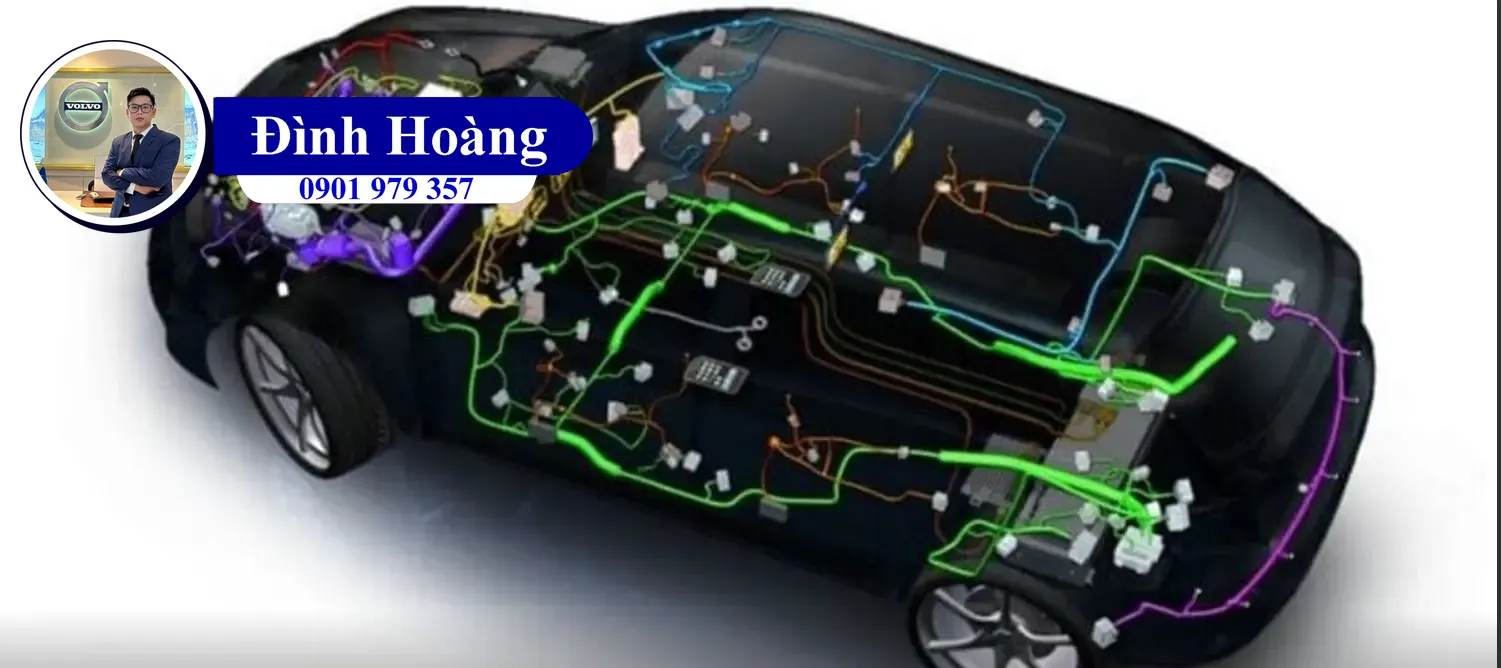

ECU trên xe ô tô là gì Nguyên lý hoạt động và cấu tạo Đình Hoàng Volvo Car Đà Nẵng (5)

6. Bảo dưỡng xe định kỳ

Đưa xe đến các trung tâm dịch vụ uy tín để kiểm tra và bảo dưỡng định kỳ là cách tốt nhất để đảm bảo ECU luôn hoạt động tối ưu. Các kỹ thuật viên sẽ kiểm tra, vệ sinh và cập nhật phần mềm khi cần thiết, giúp hệ thống điều khiển duy trì hiệu suất cao nhất.

Áp dụng đúng các biện pháp trên sẽ giúp ECU hoạt động hiệu quả, góp phần tăng tuổi thọ và hiệu suất tổng thể của xe.

ECU (Electronic Control Unit) đóng vai trò vô cùng quan trọng trong việc điều khiển và tối ưu hóa hoạt động của xe ô tô hiện đại. Nó giúp xe vận hành mượt mà, tiết kiệm nhiên liệu và đảm bảo sự an toàn cho người lái. Hy vọng bài viết này sẽ giúp bạn hiểu rõ hơn về cấu tạo và vai trò của ECU, từ đó bạn có thể bảo dưỡng ECU một cách đúng đắn và thường xuyên, giúp xe duy trì hiệu suất tối ưu và độ bền lâu dài
